Neste artigo, você vai entender o que é uma válvula de retenção, como ela funciona, suas vantagens e limitações, além de conhecer, como soluções de monitoramento podem contribuir para maior eficiência operacional.
A válvula de retenção é um componente essencial em sistemas industriais e hidráulicos.
São válvulas projetadas para impedir o retorno do fluido dentro de uma tubulação.
Esse tipo de válvula atua automaticamente, garantindo segurança operacional e proteção de equipamentos em caso de inversão e retorno do fluxo.
São válvulas, amplamente utilizadas em sistemas de água, óleo, gás e processos industriais. A válvula de retenção contribui para a estabilidade do sistema e para a prevenção de falhas operacionais.
O que é válvula de retenção

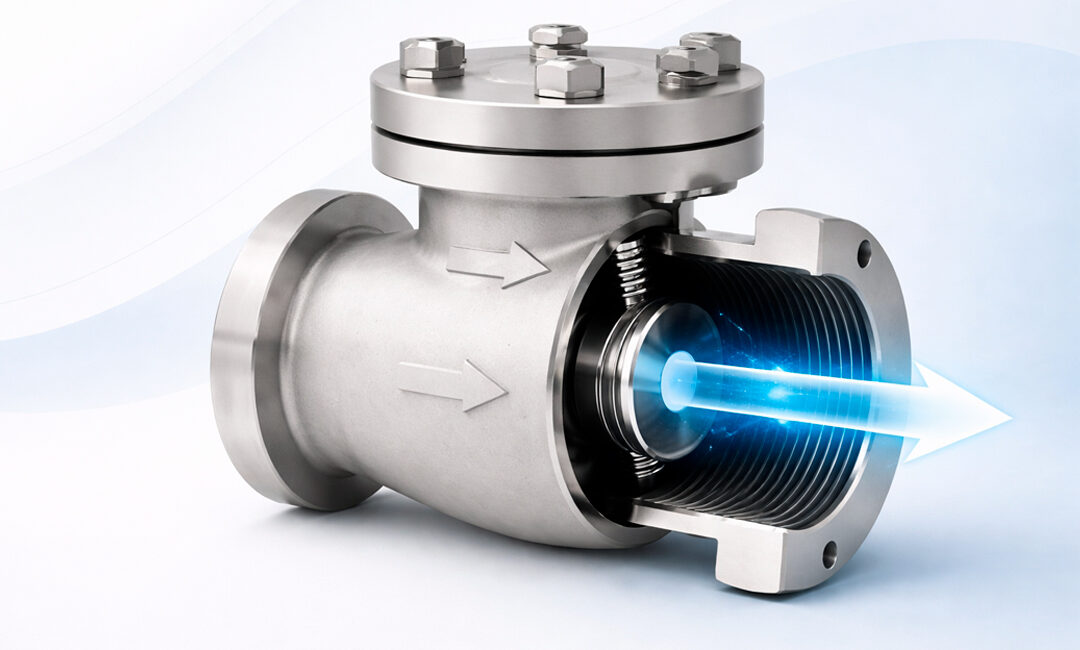

A válvula de retenção é um dispositivo mecânico utilizado para impedir o retorno do fluido em um sistema de tubulação.
Seu funcionamento geralmente ocorre de forma automática, como uma resposta à própria direção do fluxo, ou seja, quando o fluido se desloca no sentido correto da tubulação, a válvula permanece aberta. Caso ocorra inversão do fluxo, o mecanismo interno da válvula fecha o obturador rapidamente, bloqueando o retorno desse fluído.
Esse comportamento faz com que a válvula de retenção funcione como um sistema de segurança para proteger equipamentos e processos a montante da linha.
Para que serve a válvula de retenção
A principal função da válvula de retenção é evitar o chamado contrafluxo, ou seja, o retorno do fluido no sistema e consequentemente funciona como uma forma de segurança.
Vantagens da válvula de retenção
- Evitar retorno indesejado de fluido em tubulações;
- Evita danos em equipamentos causados pelo retorno do fluido;
- Proteger bombas e equipamentos;
- Garantir a segurança de sistemas industriais;
- Garante maior estabilidade e proteção em processos industriais
- Prevenir contaminação ou mistura de fluidos;
- Após instalada corretamente, opera de forma autônoma.;
- Pode ser utilizada em diferentes sistemas de fluidos.
- Por conta dessas características, as válvulas de retenção são amplamente aplicadas em sistemas que exigem segurança operacional e confiabilidade;
Como funciona a válvula de retenção
O funcionamento da válvula de retenção é baseado na diferença de pressão e na direção do fluxo.
Quando o fluido se movimenta no sentido correto da tubulação, ele exerce pressão sobre o mecanismo interno da válvula “obturador”, fazendo com que ela se abra e permita a passagem do fluido.
Se ocorrer uma inversão do fluxo, o próprio movimento reverso pressiona o obturador no sentido oposto, provocando o fechamento automático da válvula.
Esse fechamento acontece rapidamente, impedindo que o fluido retorne pela tubulação, protegendo o sistema.
O mecanismo interno da válvula de retenção varia de acordo com o modelo, mas todos têm o mesmo objetivo: bloquear o retorno do fluxo.
Esse mecanismo interno chamado obturador na válvula de retenção também é chamado de: disco, pistão ou portinhola)
É importante salientar que esse processo de fechamento e abertura, ocorre de forma automática, sem necessidade de acionamento manual ou externo.
Tipos de válvula de retenção
Existem diferentes modelos disponíveis no mercado, cada um adequado para determinadas aplicações industriais.
Entre os principais tipos estão:
- Válvula de retenção tipo pistão
- Válvula de retenção tipo portinhola
- Válvula de retenção tipo disco
- Válvula de retenção de esfera
- Válvula de retenção tipo dupla portinhola
A escolha do modelo depende de fatores como pressão, diâmetro da tubulação, tipo de fluido e características do processo.
Especificações técnicas e materiais
As válvulas de retenção industriais podem ser fabricadas seguindo diferentes normas e especificações técnicas, tais como:
BS 1868; API 6D; API594; MSS-SP71; NBR 15827; API602;
Os materiais mais utilizados incluem:
Ferro fundido; Bronze; Aço carbono; Aço inox; Aço liga; Duplex; Super Duplex entre outros;
As válvulas do tipo retenção podem ser fabricadas com diâmetros que variam entre 2 e 36 polegadas, com classes de pressão que vão de 150# a 2500#, dependendo da aplicação.
Também podem possuir montagem com castelo aparafusado, castelo soldado ou sistema selado a pressão “Pressure Seal”, garantindo resistência em diferentes condições de operação.
Monitoramento e controle com Smart Control
Mesmo sendo válvulas de operação automática, as válvulas de retenção fazem parte de sistemas críticos que podem se beneficiar de soluções de monitoramento e controle.
Com soluções como as oferecidas pela Smart Control, é possível acompanhar o funcionamento de equipamentos e processos industriais em tempo real, proporcionando maior visibilidade sobre o desempenho do sistema.
Entre os benefícios estão:
- Maior controle operacional
- Identificação de falhas potenciais
- Otimização de manutenção
- Maior segurança do processo
- Redução de paradas inesperadas
Esse tipo de tecnologia contribui para tornar as operações industriais mais eficientes, seguras e conectadas.
Baixa Perda de Carga
As válvulas de retenção podem ser fabricadas com vedação metal x metal ou vedação resiliente permitindo uma excelente estanqueidade.
Com a evolução da indústria e a digitalização dos processos, o monitoramento inteligente para válvulas, torna-se um aliado importante na gestão de sistemas industriais.
Aplicações comuns
Como já informado, são válvulas que podem ser utilizadas para fluídos no estado líquido, gás ou vapor, sendo assim, as válvulas de retenção podem ser encontradas em diversos setores industriais e sistemas de tubulação.
Entre as principais aplicações estão:
- Sistemas de água
- Controle e proteção em redes hidráulicas.
- Sistemas de bombeamento
- Proteção de bombas contra retorno de fluido.
- Indústrias químicas e petroquímicas
- Controle seguro de processos industriais.
- Sistemas de gás
- Prevenção de contrafluxo em redes de distribuição.
- Óleo e derivados
- Aplicações em refinarias e sistemas industriais.
- Instalações industriais em geral
- Processos que exigem proteção contra retorno de fluido.
