As válvulas borboleta oferecem praticidade, confiabilidade e excelente desempenho no controle de fluidos.
Conheça os principais modelos, aplicações e benefícios para a automação industrial.

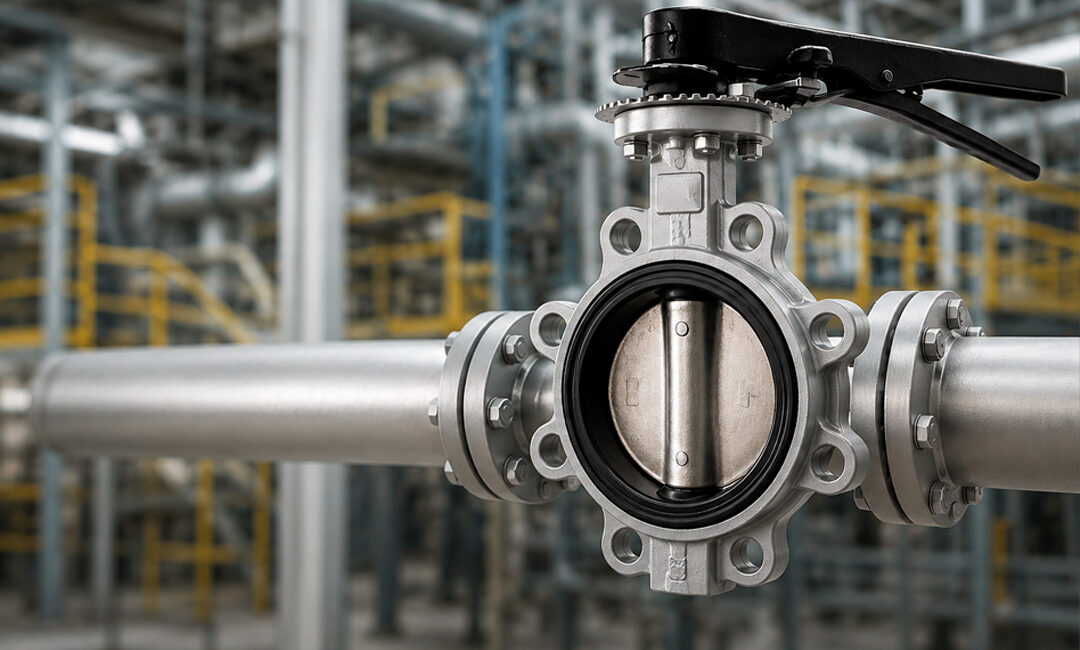

O que são válvulas borboleta?
As válvulas borboleta são dispositivos que podem ser utilizados tanto para controle de vazão como para bloqueio, seja para líquidos, gases ou outros fluidos em sistemas industriais.
Seu funcionamento é simples e eficiente: seu obturador é como um disco instalado no interior do corpo da válvula. Ele gira 90° para abrir ou fechar completamente a passagem do fluido.
Graças ao seu design construtivo, facilidade de operação e instalação, a válvula borboleta tem um excelente custo-benefício, esse tipo de válvula está entre as soluções mais utilizadas em diversos segmentos industriais, desde sistemas de abastecimento de água até processos químicos, alimentícios e de papel e celulose.
Como funciona uma válvula borboleta?
O princípio de funcionamento da válvula borboleta baseia-se no movimento rotativo de um disco central.
Quando o disco está alinhado com a tubulação, o fluxo passa normalmente. Ao girar um quarto de volta, o disco se posiciona obstruindo o fluxo, desta forma, ocorre o bloqueio da passagem do fluxo.
Essa operação rápida torna a válvula borboleta uma excelente escolha para aplicações que exigem acionamentos frequentes, além de facilitar sua integração com sistemas automatizados por meio de atuadores pneumáticos ou elétricos.
Principais tipos de válvulas borboleta
Existem diferentes modelos de válvulas borboleta, desenvolvidos para atender às necessidades específicas de cada condição de processo.
Válvula borboleta concêntrica:
Possui o eixo da haste e o disco centralizados em relação ao corpo da válvula. Como a sede de vedação reveste internamente todo o corpo, isolando o metal, ela é altamente indicada tanto para fluidos comuns quanto para fluidos corrosivos e químicos, sempre para baixa pressão, oferecendo um excelente custo-benefício
Válvula borboleta excêntrica:
Neste modelo, o eixo da haste é ligeiramente deslocado em relação ao centro da vedação. Esse design faz com que o disco se desprenda mais facilmente da sede durante a abertura, reduzindo o atrito e aumentando a vida útil do conjunto em aplicações de baixa e moderada pressão.
Válvula borboleta bi-excêntrica:
Apresenta um padrão construtivo mais robusto, onde a haste possui um duplo deslocamento (fora de centro em relação ao diâmetro do disco e também recuada em relação à face de vedação). É classificada como uma válvula de alta performance (High Performance), sendo especificada para pressões moderadas e altas, geralmente nas classes ASME 150#, 300#.
Válvula borboleta triplamente excêntrica:
Este padrão garante máxima performance em condições extremas, sendo ideal para processos com temperaturas elevadas, pressões severas e fluidos altamente agressivos. Sua geometria adiciona um terceiro deslocamento angular na face de contato da vedação. Isso elimina completamente o atrito por fricção durante o curso do disco, gerando uma vedação perfeitamente estanque e altíssima resistência mecânica.
Conexões das Válvulas borboleta
Conexão Waffer:
A válvula é prensada e centralizada diretamente entre os flanges da tubulação através de parafusos prisioneiros contínuos. Esse design compacto facilita a instalação e a remoção do equipamento, agilizando o processo e otimizando o tempo de manutenção
Conexões LUG e Flangeadas:
Modelos nos quais a válvula possui furações próprias (com ou sem rosca) para fixação direta nos flanges da tubulação. Essas opções são altamente requisitadas e tecnicamente necessárias quando se deseja instalar a válvula em final de linha (permitindo despressurizar ou remover a tubulação a jusante sem perda de fluxo).
Automação com atuadores:
As válvulas borboleta podem ser acionadas manualmente ou automatizadas por meio de atuadores, proporcionando maior precisão, segurança e eficiência operacional.
Os principais tipos de acionamento para automação das válvulas, são:
- Atuador pneumático: utiliza ar comprimido para realizar acionamentos rápidos e confiáveis, sendo amplamente empregado em processos industriais automatizados. Nesta configuração de atuador pneumático é possível especificar atuadores com falha segura ou seja, em caso de falta de ar, pode-se dimensionar o atuador para fechar ou abrir a válvula.
- Atuador elétrico: oferece controle preciso da operação, além de integração com sistemas de automação e monitoramento remoto.
A escolha do atuador ideal depende das características do processo, das condições de operação e do nível de automação desejado.
Benefícios das válvulas borboleta
As válvulas borboleta oferecem diversas vantagens para aplicações industriais, entre elas:
- Custo-benefício; possui um excelente custo-benefício.
- Controle rápido e eficiente do fluxo;
- Estrutura compacta e leve;
- Baixo custo de instalação e manutenção, quando consideramos o modelo “Waffer”.
- Excelente vedação;
- Facilidade de automação com atuadores pneumáticos ou elétricos;
- Alta durabilidade e confiabilidade operacional.
Essas características fazem da válvula borboleta uma solução versátil para diferentes segmentos industriais, contribuindo para processos mais seguros, econômicos e eficientes.
A Smart Control oferece uma linha completa de válvulas borboleta, atuadores e soluções para automação industrial, garantindo qualidade, desempenho e confiabilidade para os mais diversos processos. Entre em contato com nossa equipe e encontre a solução ideal para a sua necessidade.
