Neste artigo, você vai entender o que é uma Válvula Esfera Trunnion Fire Safe
Solução para Segurança Operacional e Bloqueio Estanque

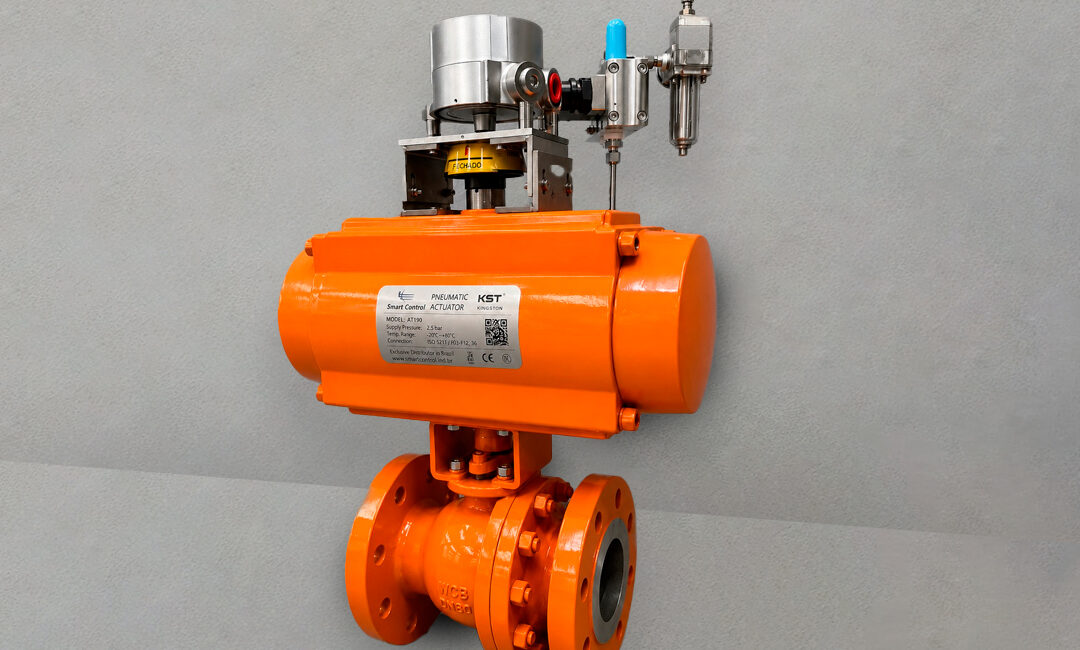

A Válvula Esfera Trunnion Fire Safe com função ON-OFF foi desenvolvida para atender processos severos e ambientes altamente regulamentados, oferecendo segurança operacional e bloqueio estanque.
O conjunto é composto por uma válvula esfera tipo Trunnion de Duplo Bloqueio (DBB), automatizada por atuador pneumático de simples ação com retorno por mola. Essa configuração garante falha segura em caso de perda de suprimento de ar, assegurando maior confiabilidade operacional.
Todos os acessórios foram especificados para aplicação em áreas classificadas com risco de explosão e atendem à certificação Exd / INMETRO, garantindo conformidade com os requisitos de segurança exigidos para esse tipo de ambiente.
Monitoramento Inteligente com Sistema Partial Stroke Test (PST)
O grande diferencial tecnológico deste conjunto é o sistema de monitoramento Partial Stroke Test (PST), que permite a realização de testes parciais de curso da esfera sem a necessidade de interromper o fluxo do processo ou a produção do cliente.
Saúde da Válvula
O teste periódico permite detectar preventivamente possíveis problemas, como travamento do eixo, acúmulo de incrustações ou fadiga das molas do atuador.
Segurança Garantida
O monitoramento assegura que a válvula atuará corretamente em uma situação real de emergência (ESD).
Eficiência Operacional
A tecnologia reduz drasticamente a necessidade de paradas não programadas para manutenção, contribuindo para o aumento da confiabilidade da planta e para a extensão dos intervalos de parada geral do site.
Especificações Técnicas e Normas de Construção
Diâmetro e Classe
- DN 4″ (4 polegadas)
- Classe 300# FR
Corpo e Internos
- Corpo em aço carbono para baixas temperaturas ASTM A352 Gr. LCB
- Internos em aço inox 316
Estanqueidade
- Sede resiliente
- Vedação 100% estanque
- Conformidade total com a ISO 5208 Rate “A”
Normas de Projeto e Segurança
- API 6D
- ASME B16.34
- ANSI B16.10 (dimensões face a face)
- Certificação Fire Safe conforme API 607
Automação Integrada
O conjunto é equipado com atuador pneumático do tipo pinhão e cremalheira, filtro regulador de pressão, solenoide para comando remoto e chaves fim de curso em invólucro à prova de explosão.
Conclusão
A Válvula Esfera Trunnion Fire Safe Função ON-OFF com Atuador Pneumático e Sistema PST reúne recursos voltados à segurança operacional, confiabilidade e monitoramento contínuo. Sua construção robusta, associada ao sistema Partial Stroke Test, permite a verificação periódica do desempenho da válvula sem impacto na produção, contribuindo para maior disponibilidade operacional e segurança dos processos.
